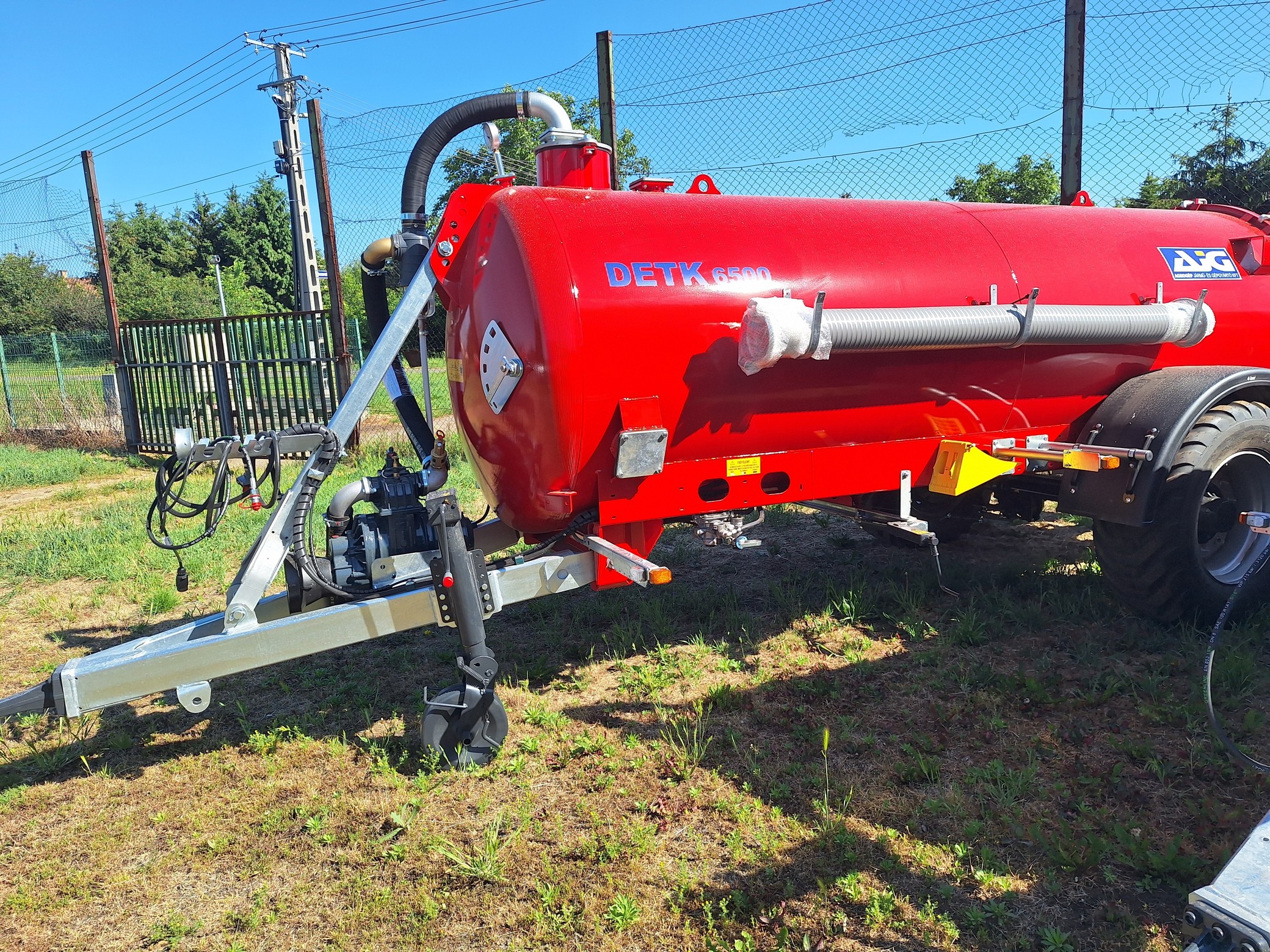

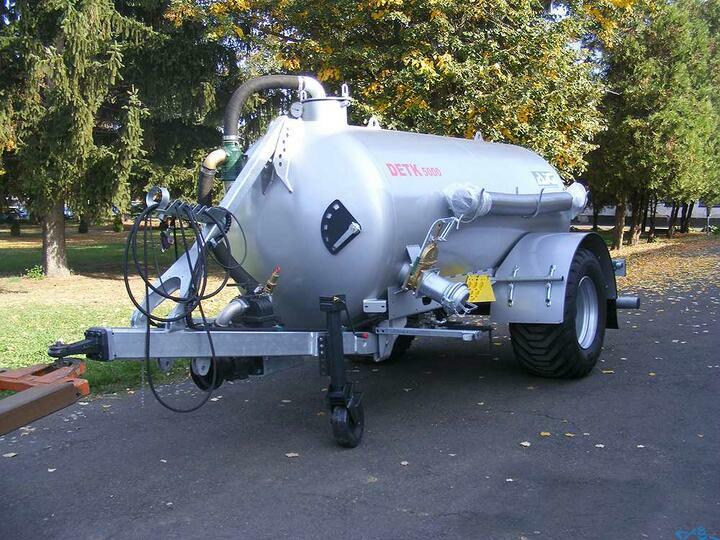

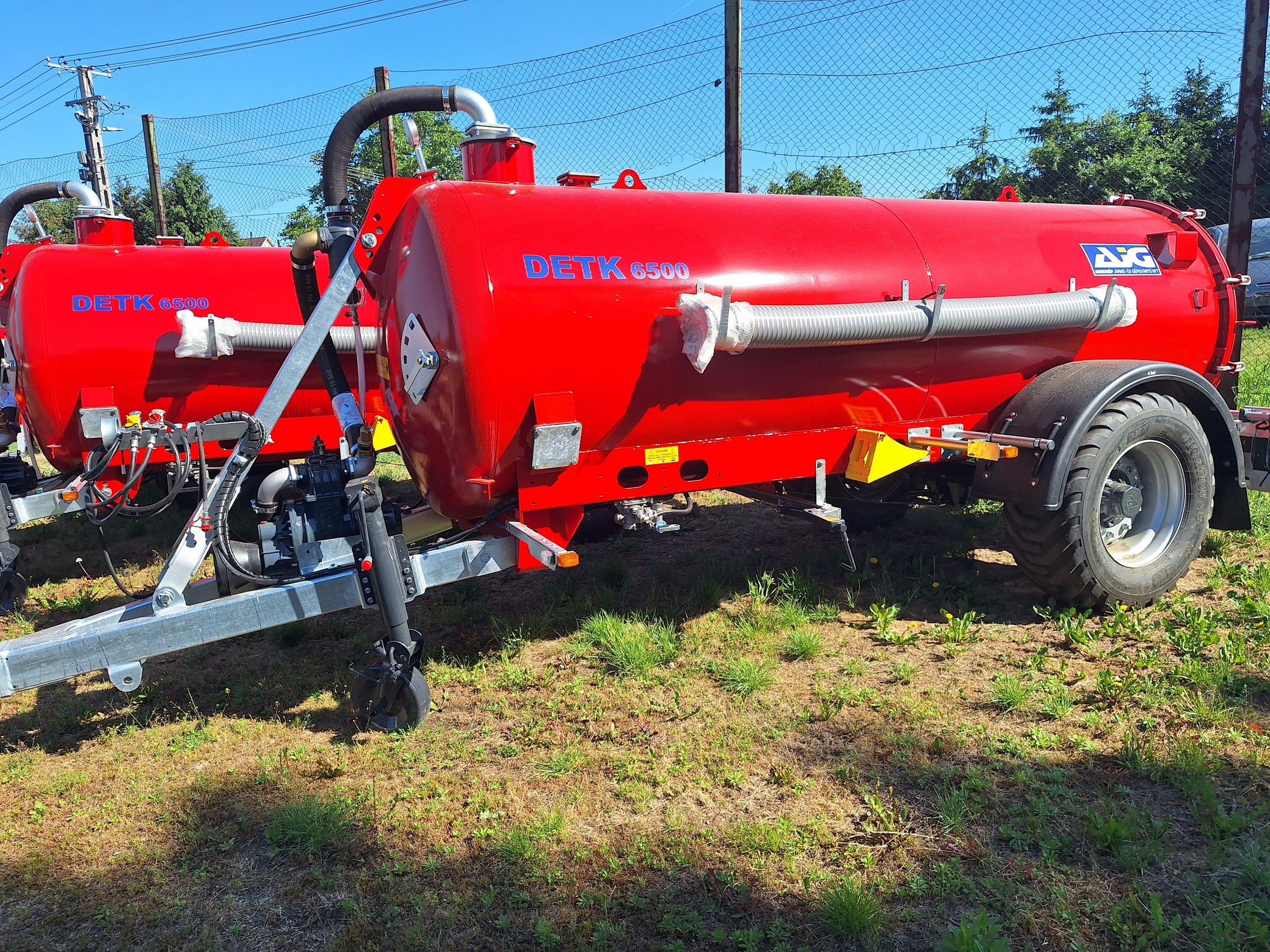

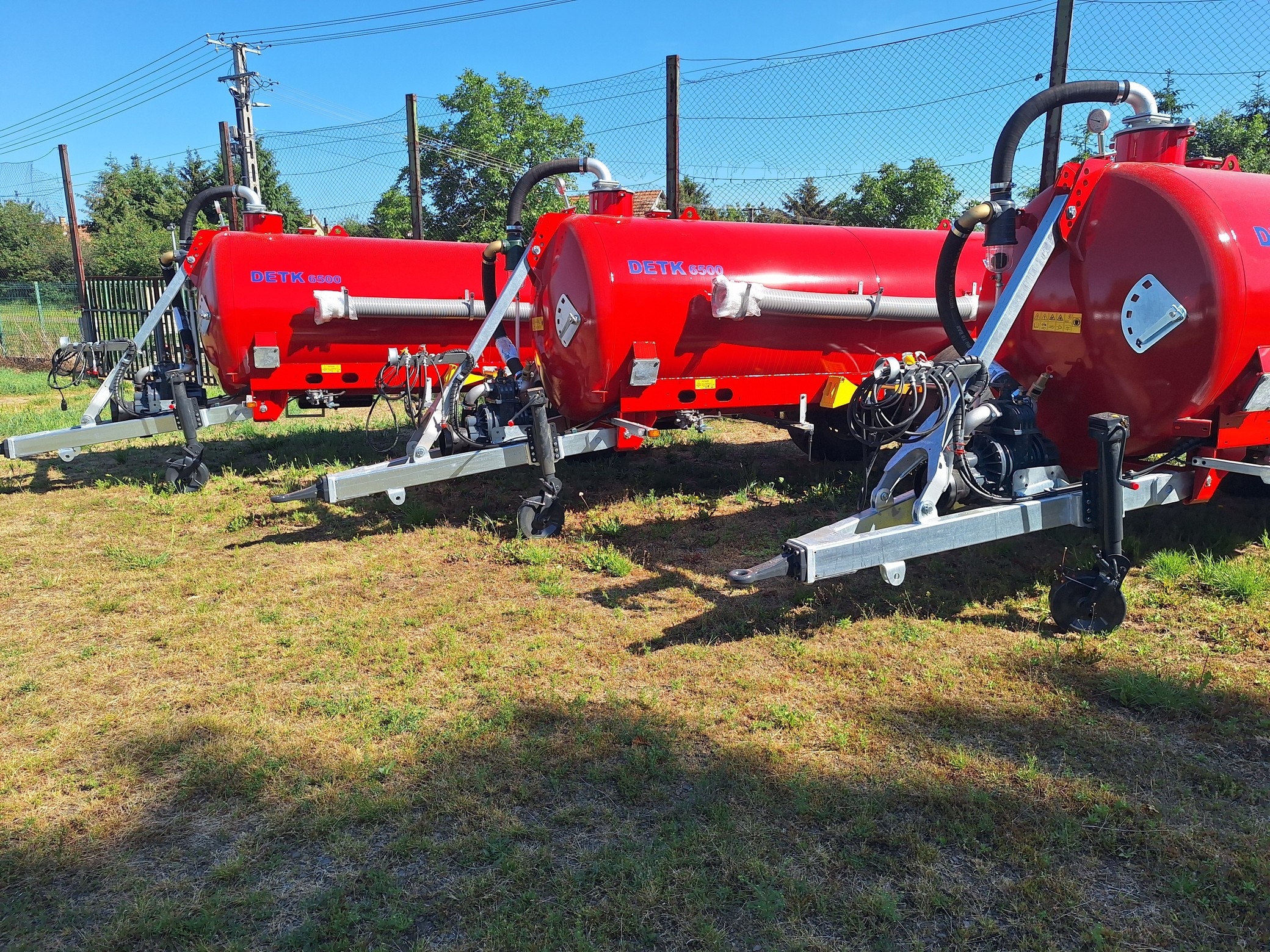

Agrogép DETK 6500

A tartálykocsik alkalmasak a legfeljebb 15% szárazanyag tartalmú hígtrágya, egyéb nem aktívan korrozív folyadékok víz, és vízzel egyenértékű anyagok felszívására, szállítására és ürítésére.

Felszereltség

Fékrendszer

2 vezetékes légfékrendszer alapkivitelben mechanikus fékerőszabályzóval szerelve, opcionálisan rendelhető automatikus (ALB) fékerőszabályzóval amely a tartály telítettségének megfelelően állítja be szükséges fékerőt.

Futómű

A tartálykocsi egy merev beépítésű átmenőtengelyes futóművel van szerelve. A megfelelő vonószem terhelés beállítása érdekében a vonószem és futómű távolsága mechanikusan három pozícióban állítható.

Gumiabroncs

A tartálykocsikra alapkivitelben felszerelt gumiabroncs méretett a fenti összefoglaló műszaki táblázat tartalmazza. Az ún. „alacsony nyomású abroncsok” szerelt tartálykocsik üzemi nyomása max 3 bar. Az ilyen kivitelű pótkocsik legnagyobb szélessége az abroncsoknál meghaladhatja a 2550 mm-t.

Vonószerkezet

A pótkocsi kormányozhatóságát merev vonórúd biztosítja.

A háromszögű vonórúd zártszelvény tartóihoz hegesztett homloklemezhez csavarkötéssel csatlakozik a vonószem. A vontató traktortól függően ezek különböző kivitelűek lehetnek:

• ø50 mm, toroid furatú, elforduló vonószem (1500-3000 kg függőleges terhelés), alsó vonóberendezéshez (alapkivitel,
• ø40 mm, hengeres furatú vonószem (max. 2000 kg függőleges terhelés) felső vonóberendezéshez (opció),
• gömb ø80 mm méretű vonószem (max. 4000 kg függőleges terhelés), alsó vonóberendezéshez (opció).

A hegesztett vonórúd hátulsó része csapszegeken keresztül csatlakozik a tartály mellső részén kialakított villás fészekbe.

A vonószár kitámasztására, a függőleges terhelőerők felvételére alapkivitelben egy hegesztett támasztórúd szolgál, melynek felső vége a tartályon felső részén elhelyezett konzolokhoz, míg alsó vége a a vonórúd felső síkján felhegesztett fülekhez csapszegekkel csatlakozik. A kívánt vonószem magasságot, ill. a tartály ideális dőlésszögét azzal állíthatjuk be, hogy a támasztórúd felső végét a felső konzolokon lévő furatok valamelyikébe szereljük.

Opcionális lehetőségként az igényesebb kiviteleknél a rugózást és a magasságállítást egy hidraulikus munkahenger és a henger két teréhez csatlakozó hidroakkumulátorok teszik lehetővé. A kettősműködésű hidraulikus munkahenger alsó vége az előzőhöz hasonlító, de rövidebb támasztóvonórúdhoz, míg felső vége a tartály felső konzoljaihoz támaszkodik. Első lépésben a munkahenger segítségével beállítjuk a vonószem ideális kapcsolási magasságát úgy, hogy a tartály dőlése is megfelelő legyen. Ezután a traktor felé csatlakozó ágat elzárjuk. Menet közben, dinamikus terhelés (pl. fékezés, útegyenetlenségen áthaladás) hatására hirtelen megnövekszik a munkahenger tartó ágában a nyomás, a hidraulikaolaj nyomás ellenében a hidroakkumulátorba áramlik. A hidraulika henger összenyomódik, rugóként viselkedve csillapítja a traktor vonószerkezetére átadódó dinamikus hatásokat. A többletteher megszűnése után visszaáll a nyugalmi állapot. Az ellenkező irányú mozgást a munkahenger alsó teréhez csatlakozó hidroakkumulátor csillapítja.

A vonóháromszögre van szerelve a kardánhajtású kompresszor, illetve annak olajleválasztó edénye. A vontatóról lekapcsolt pótkocsit a vonórúdra szerelt támasztóláb ill. támasztókerék támasztja alá. A vonórúdon vannak rögzítve a légfék- elektromos és a hidraulikus rendszer vezetékei.

A vonóháromszögen vannak rögzítve a légfék és hidraulikus rendszer csővezetékei.

Tartály és szerelvényei

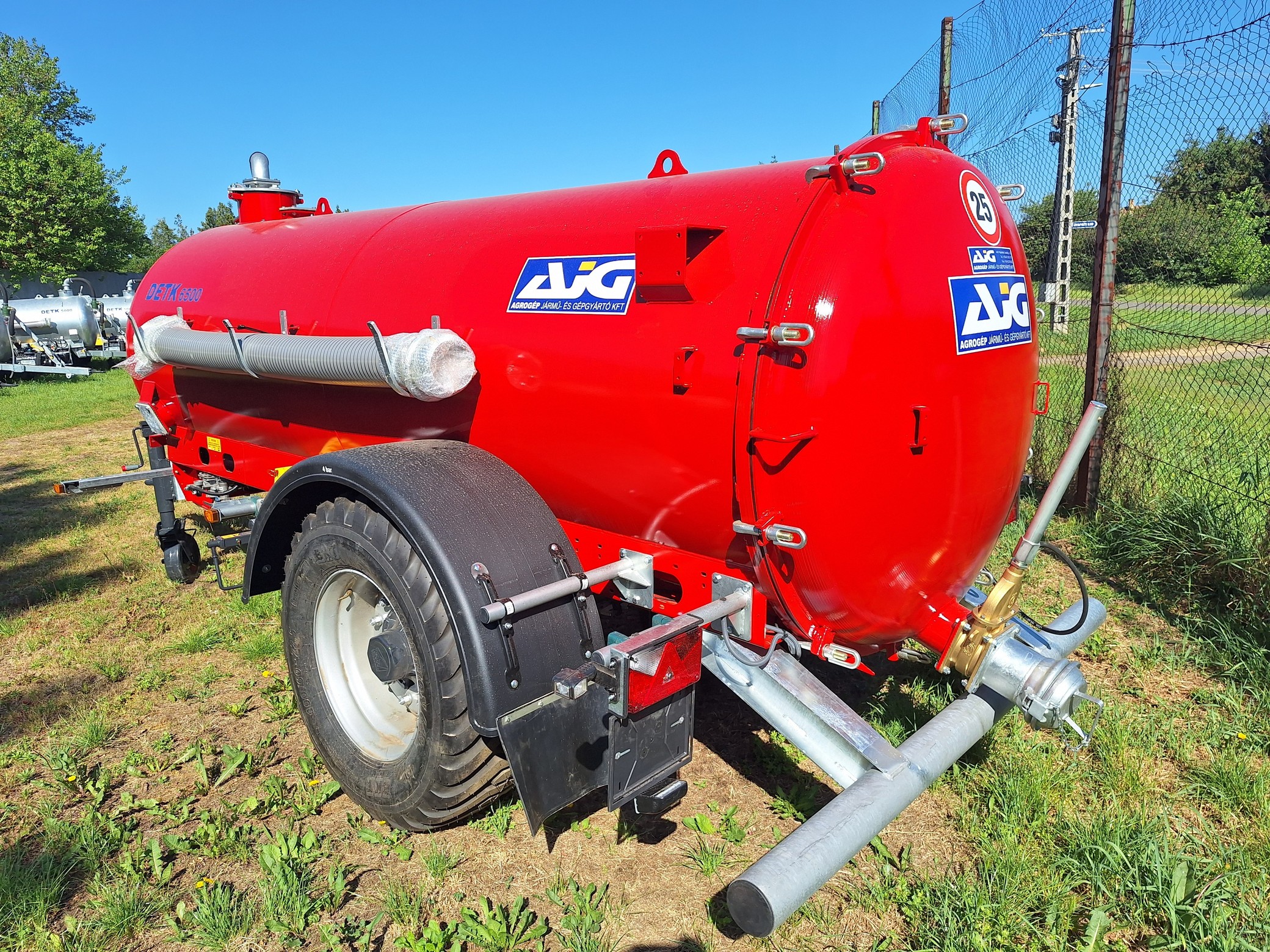

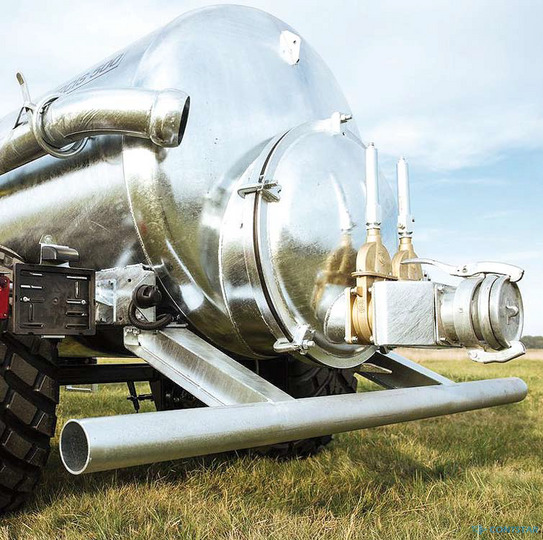

A hegesztett tartály önhordó kialakítású, így külön alvázra nincs szükség. Az erőbeviteli helyeken - vonószár csatlakozás, futómű bekötése – a tartálypaláston végigfutó hegesztett segédtartó, illetve párnalemezek osztják el a tartálypaláston koncentráltan jelentkező terhelést. A merevítő gyűrűkkel ellátott tartály palástja hengerelt övlemezekből hegesztett héj, melyet mindkét végén hegesztett sekélydomborítású edényfenekek zárnak le. A tartály tisztítása érdekében a hátsó tartályfenéken nyitható búvó nyílás található. A tartályon belül hullámtörő(k) van(nak) szerelve. A nyitható búvónyílás fedelén van a kifolyócsonk, melyhez kívülről tolózár csatlakozik. A tolózárhoz gyorscsatlakozóval kapcsolható a szívótömlő. A tartály mellső részén van felszerelve a túltöltését gátló, és a kompresszor elsődleges védelmét szolgáló úszógömbös elzárószelep. A szívóvezetékbe egy úszógömbös szeleppel ellátott lecsapató edény került beépítésre, amely a kompresszor másodlagos védelmét szolgálja. A tartály telitettségét a mellső tartályfenéken elhelyezett mechanikus töltésjelző mutatja.

Feltöltő, ill ürítőkompresszor

JUROP gyártmányú, a műszaki összefoglaló táblázat a felszerelhető típusokat tartalmazza.

Felületkezelés

A tartálytest és a vonószár is kívül-belül tűzi horganyzott.
